产品概述

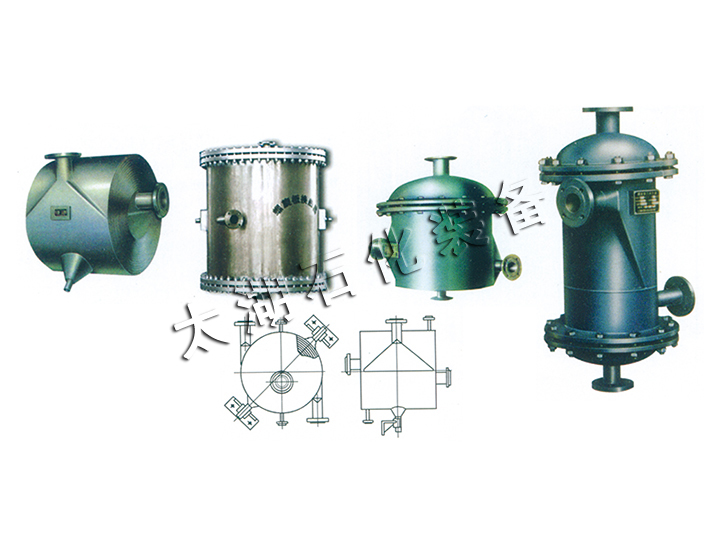

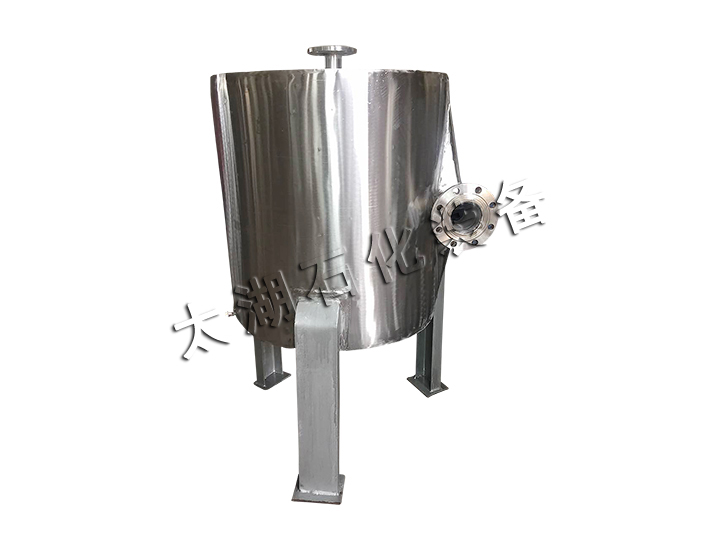

螺旋板式换热器是一种换热设备，适用气-气、气-液、液-液，以及用于冷凝和液体蒸发传热。该产品具有传热效率高，污垢自清能力强，效果好，体积小、价格便宜，使用可靠等优点。产品广泛应用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ型）螺旋板式换热器和可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
基本参数
螺旋板换热器的公称压力PN规定为0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指单通道能承受的大工作压力）试验压力为工作压力的1.25倍。
螺旋板换热器与介质接触部分的材质，碳素钢为Q235A、Q235AF，不锈钢酸钢为SUS321、SUS304。其它材质可根据用户要求选定。
允许工作温度：碳素钢的t=0～+350℃，不锈钢酸钢的t=-40～500℃，升温降压范围按压力容器的有关规定。选用本设备时，应通过洽当的工艺计算，使设备通道内的流体达到湍流状态。（一般液体流速1m/Sec气体流速10m/Sec）。
单台设备不能满足使用要求，可以多台组合使用，但组合时必须符合下列规定：
并联组合，串联组合：设备和通道间距相同。
混合组合：一个通道并联，一个通道串联。
螺旋板式换热器技术参数|
公称换热面积 |
通道间距 |
碳钢 |
不锈钢 |
|
板厚 |
|
5m² |
6—10 |
4mm |
2～3mm |
|
10m² |
6—10 |
4mm |
2～3mm |
|
20m² |
6—14 |
4mm |
2～3mm |
|
30m² |
10—14 |
4mm |
2～3mm |
|
40m² |
10—14 |
4mm |
2～3mm |
|
50m² |
10—14 |
4mm |
2～3mm |
|
60m² |
14—18 |
4mm |
2～3mm |
|
70m² |
14—18 |
4mm |
2～3mm |
|
80m² |
14—18 |
4mm |
2～3mm |
|
100m² |
14—18 |
4mm |
2～3mm |
|
120m² |
14—20 |
4～5mm |
2～4mm |
|
130m² |
14—20 |
4～5mm |
2～4mm |
|
150m² |
14—20 |
4～5mm |
2～4mm |
|
300m² |
14—20 |
4～5mm |
2～4mm |
